Anniversary

Maestro/Maestro RR
Amplificatore integrato

Il Maestro Anniversary nasce nei laboratori Airtech in seguito all'esperienza maturata con lo sviluppo del Puccini Anniversary. Lo schema di base è molto simile, ma con un'importante differenza: la catena di amplificazione è completamente bilanciata dall’ingresso fino allo stadio finale che torna ad essere sbilanciato per collegarsi ai diffusori, il che comporta un raddoppiamento degli stadi di amplificazione ed attenuazione.

Anche nel Maestro Anniversary tutti gli stadi sono privi di feedback globale, inutilizzato anche sugli stadi di preamplificazione (come nel Puccini). La potenza di uscita è stata portata a 150 W su 8 Ω con il conseguente ridimensionamento di tutti gli stadi driver e finali, che adesso impiegano quattro coppie di transistor per canale. La configurazione di base resta comunque quella del cascode rovesciato che è assimilabile ad un unico stadio di guadagno seguito dal buffer di uscita.

La stabilità del punto di lavoro è mantenuta attraverso un DC Servo che comincia a lavorare soltanto a frequenze inferiori a pochi decimi di Hertz (quindi totalmente fuori dalla banda audio udibile). Una circuitazione così raffinata, insieme alla selezione di componentistica di altissimo livello (resistenze a norme militari, condensatori audiograde in polipropilene realizzati su specifica Airtech, cablaggi interni in rame 7N OCC, connettori di uscita in rame puro placcati in oro), hanno contribuito a realizzare un apparecchio che ha l'onore di essere l'erede del glorioso Maestro Integrato.

Il Maestro Anniversary è un apparecchio unico nel suo genere. La sua notevole potenza, che raddoppia sempre al diminuire dell'impedenza, e le sue straordinarie doti di pilotaggio sono accompagnate da una musicalità e raffinatezza uniche, non facilmente riscontrabili in amplificatori così “muscolari”.

Il Maestro Anniversary è un apparecchio unico: la sua notevole potenza e le sue straordinarie doti di pilotaggio vanno di pari passo a eccezionali doti di musicalità e raffinatezza.

Descrizione
Tecnica

Tutto l’amplificatore è pensato come se fosse composto da tre elementi separati.

1- Alimentatore: realizzato con un trasformatore per ogni canale da circa 600 VA. Il ponte di raddrizzamento è realizzato con diodi discreti ultraveloci da 50 A ciascuno. La capacita di filtraggio è di 16800 µF per ramo quindi l’amplificatore ha un totale di 67200 µF di filtro. All’accensione lo spunto di corrente è limitato da resistori variabili con la temperatura che dopo l’accensione vengono esclusi dal percorso del segnale.

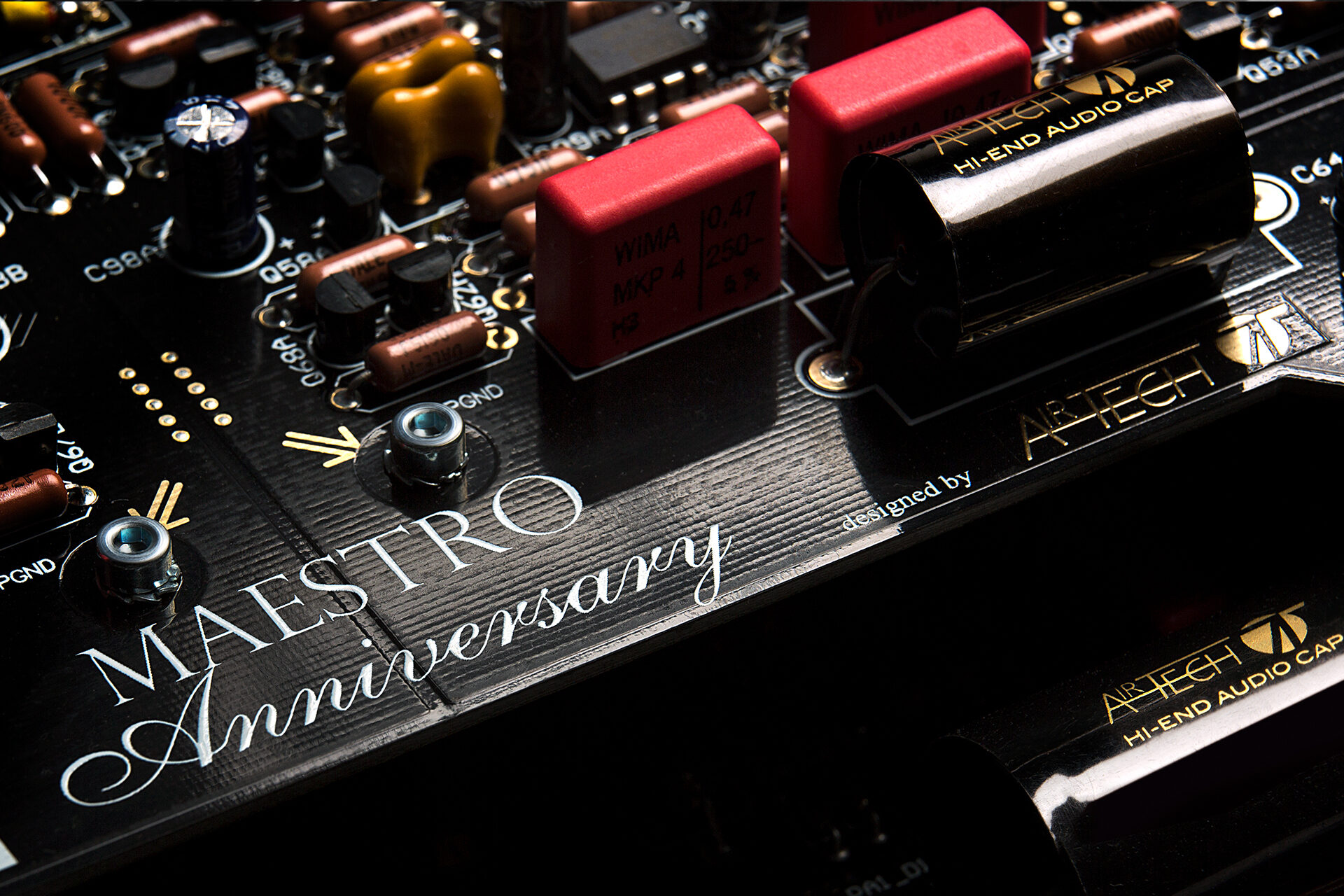

2- Amplificatore: completamente dual-mono anche per masse e alimentazioni. I comandi digitali per il controllo dei chip di volume sono optoisolati. Le piste di rame dello stampato hanno uno spessore doppio rispetto allo standard per garantire il passaggio delle grandi correnti in gioco. Lo sbroglio dello stampato è stato lungamente studiato per ottimizzare i percorsi del segnale e mantenere la simmetria degli stadi.

3- Preamplificatore: come per i finali anche i preamplificatori sono dual mono. Subito dietro i connettori di ingresso sono stati messi i relè di commutazione dei canali seguiti da un buffer a componenti discreti per isolare l’amplificatore dalla sorgente. La massima tensione di ingresso accettabile è circa di 6 Vrms. I buffer, bilanciati sia sugli ingressi che sulle uscite, vanno a pilotare in classe A i quattro chip di volume per ogni canale. Questi ultimi, come nel caso del Puccini, sono semplicemente delle stringhe di resistenze senza alcun operazionale al loro interno. È stata fatta questa scelta per non avere nessun tipo di feedback globale all’interno del Maestro. Dopo il controllo di volume abbiamo il preamplificatore vero e proprio che amplifica fino circa 12 dB.

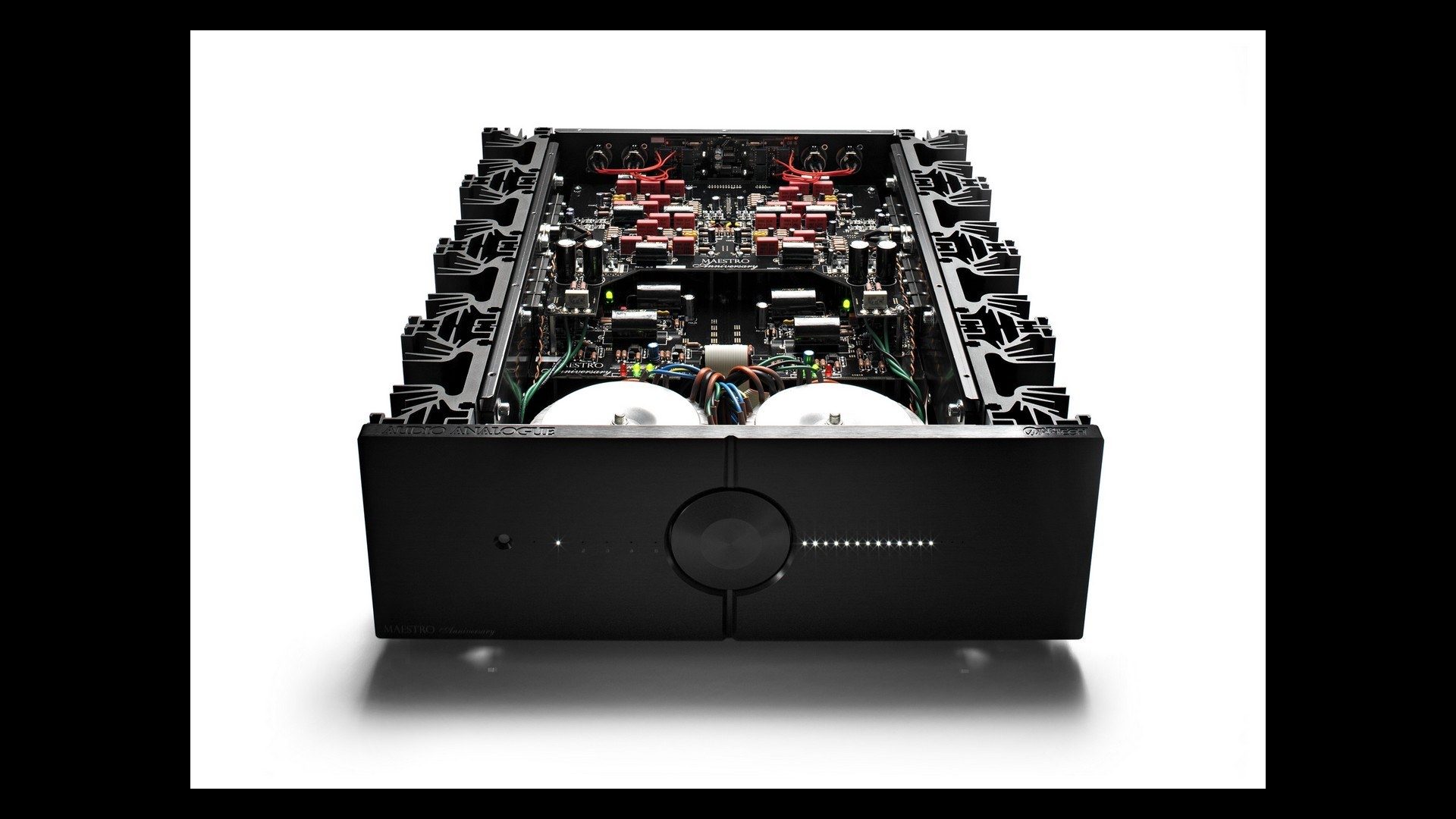

I tre elementi descritti sopra sono fisicamente alloggiati su tre schede diverse, dunque è come se fossero un alimentatore, un preamplificatore ed un finale separati.

Il Maestro Anniversary è disponibile anche in versione RR con attenuazione del volume analogica basata su relé e resistenze per un ulteriore incremento delle prestazioni sonore.

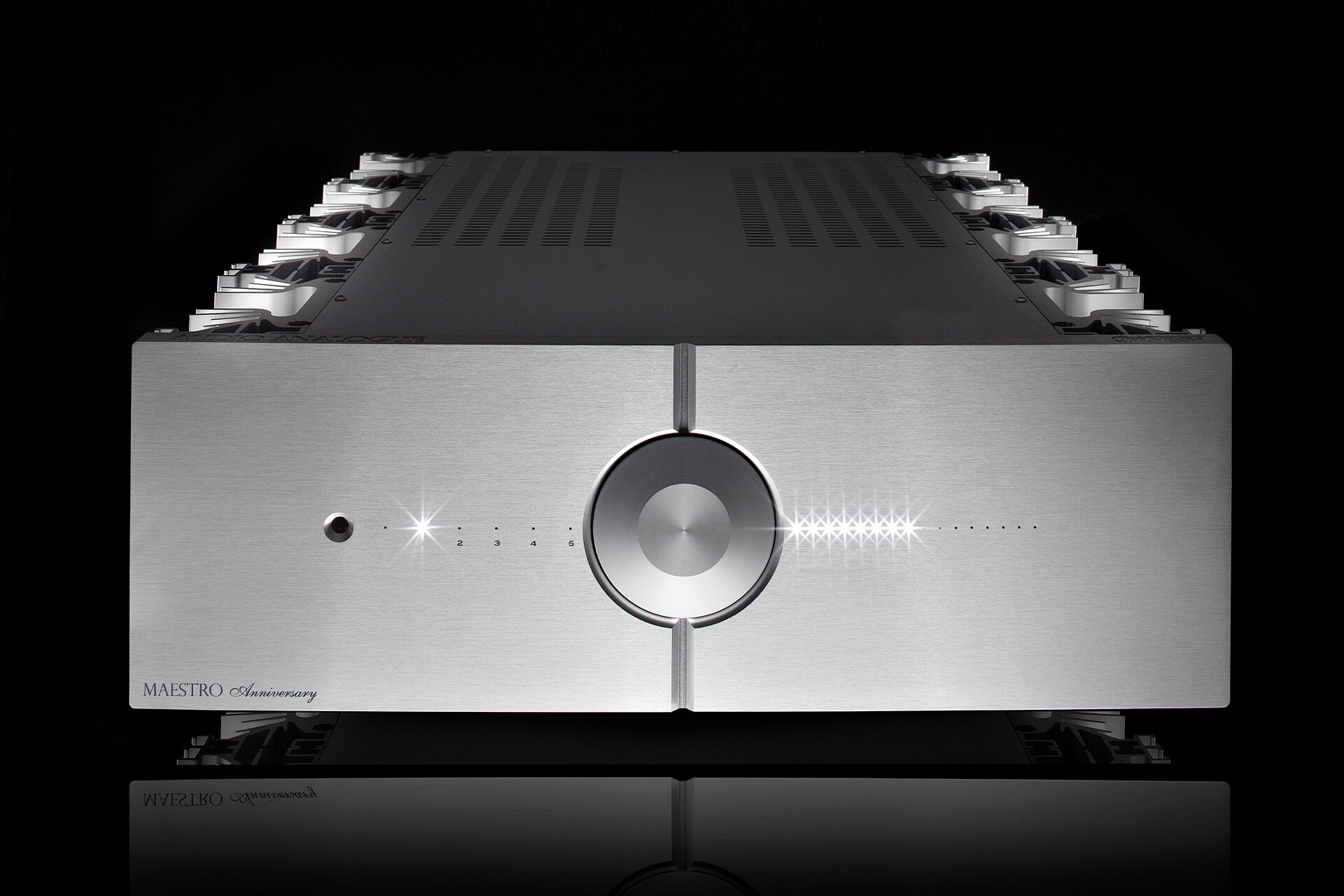

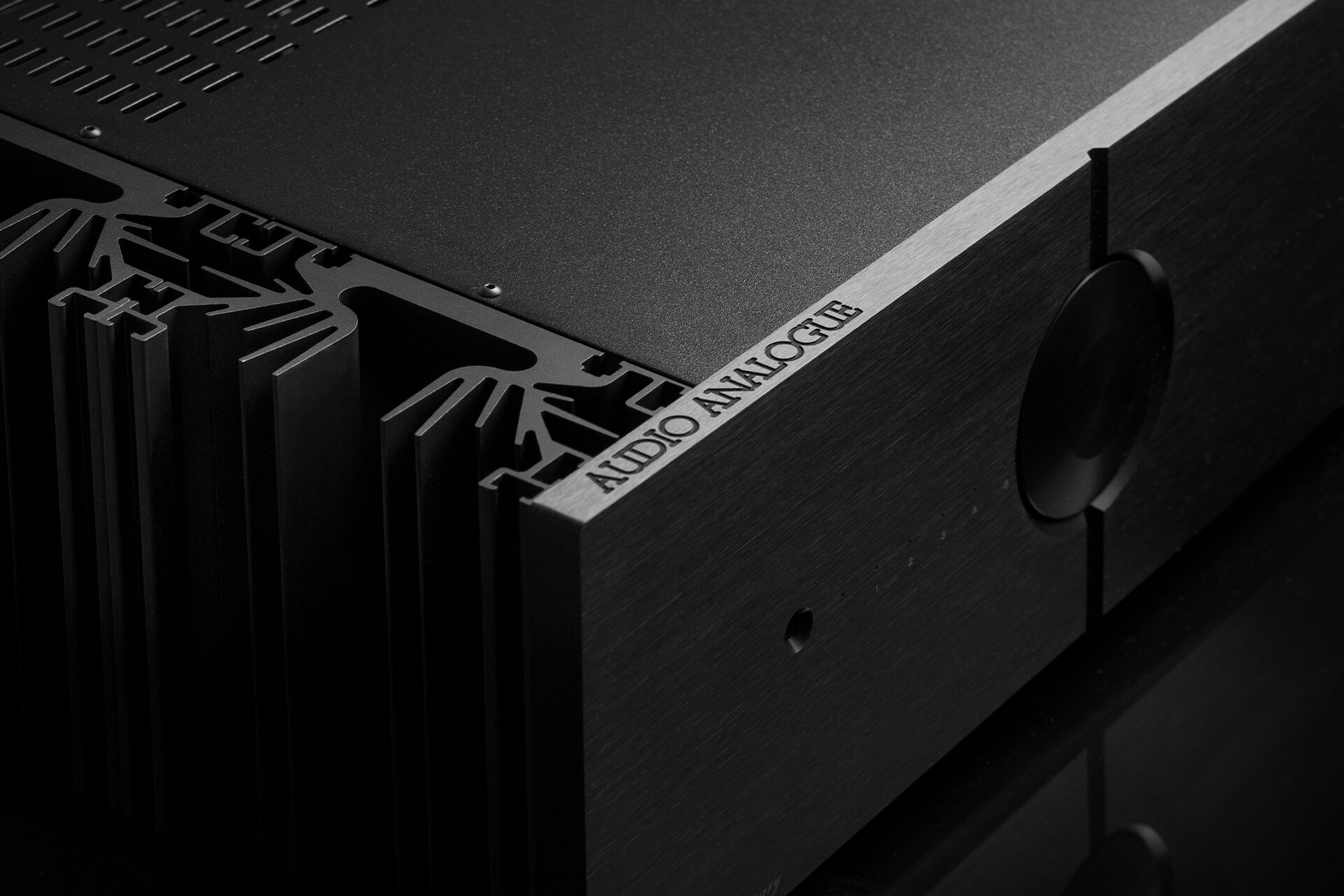

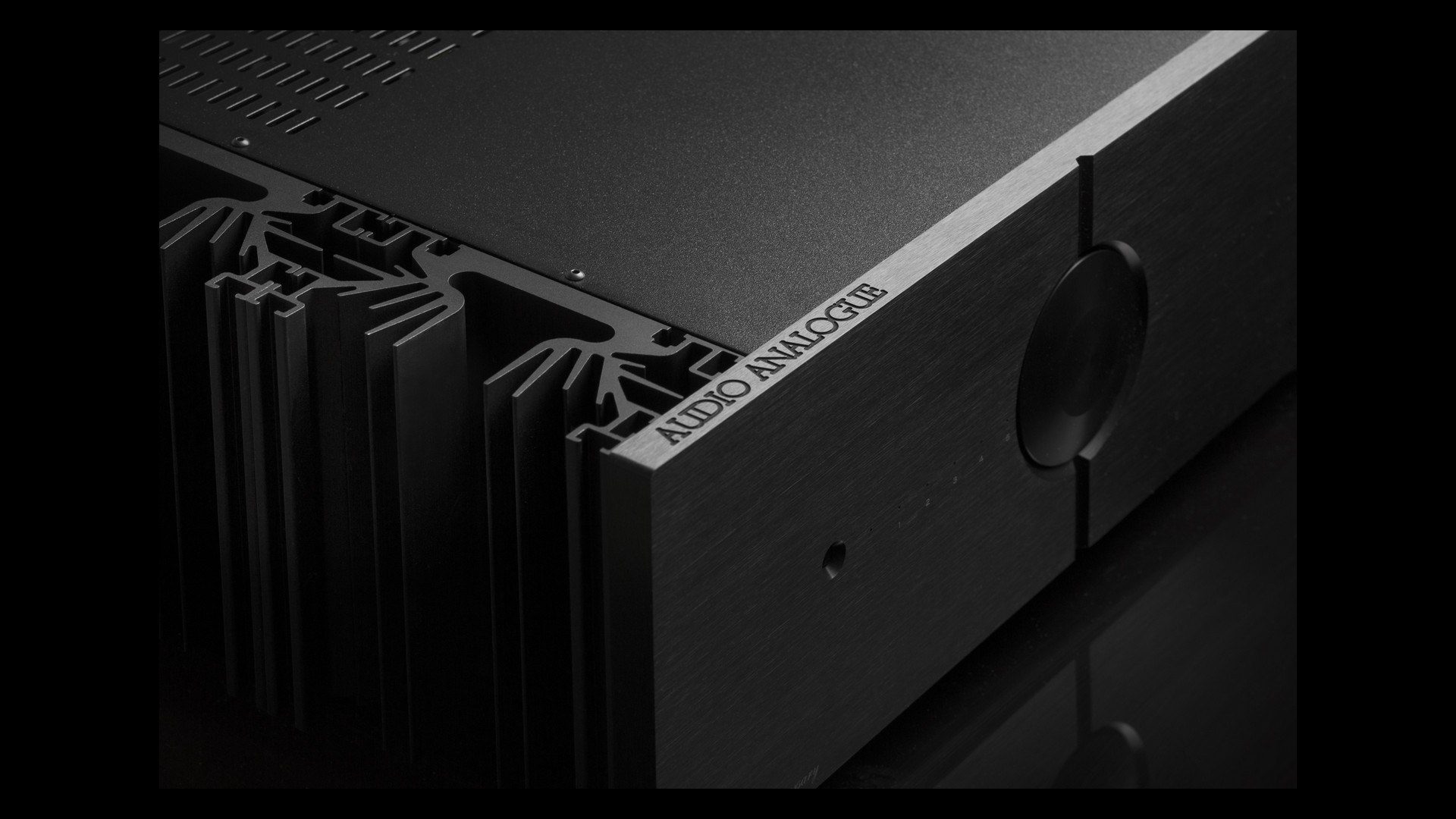

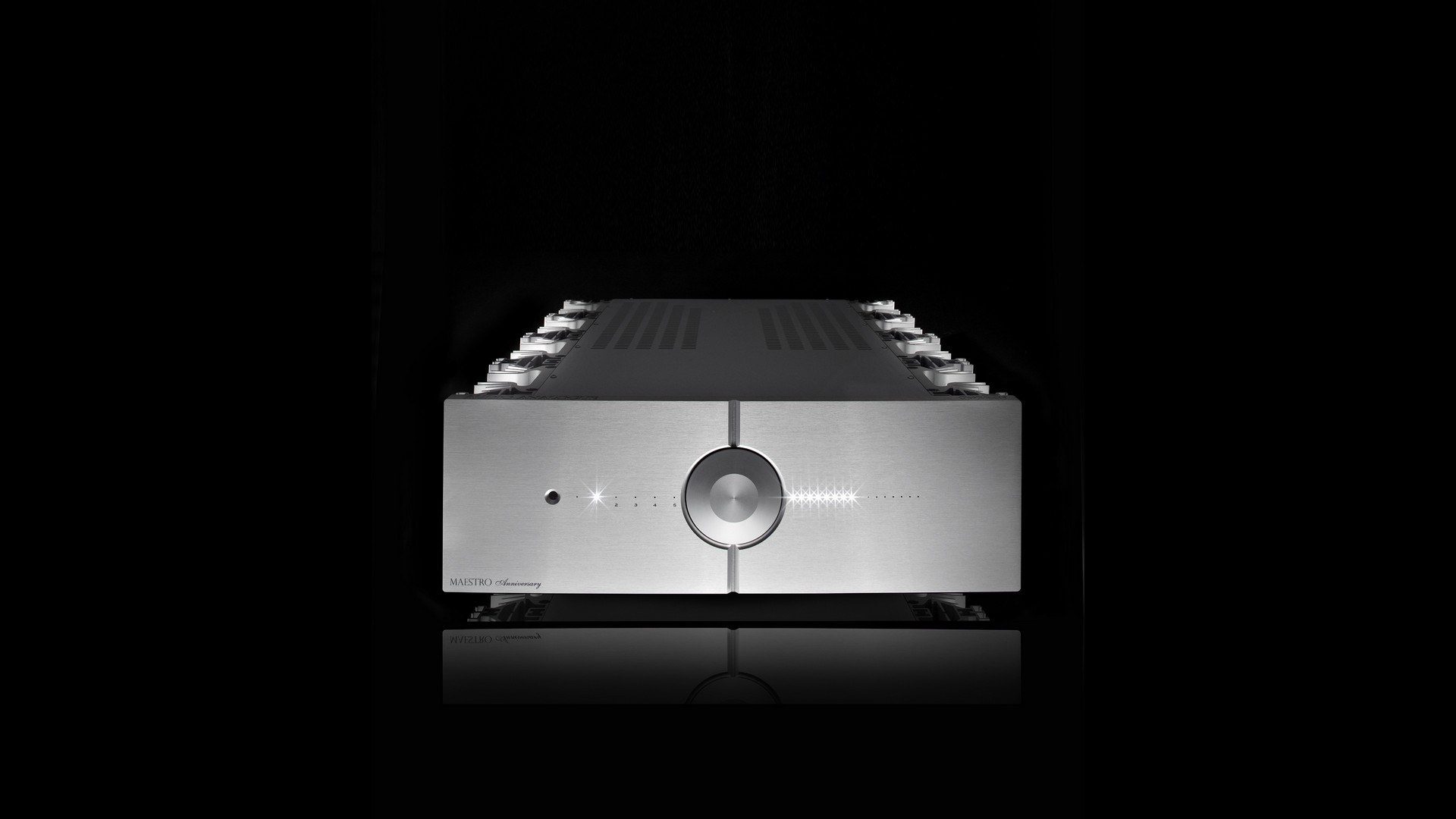

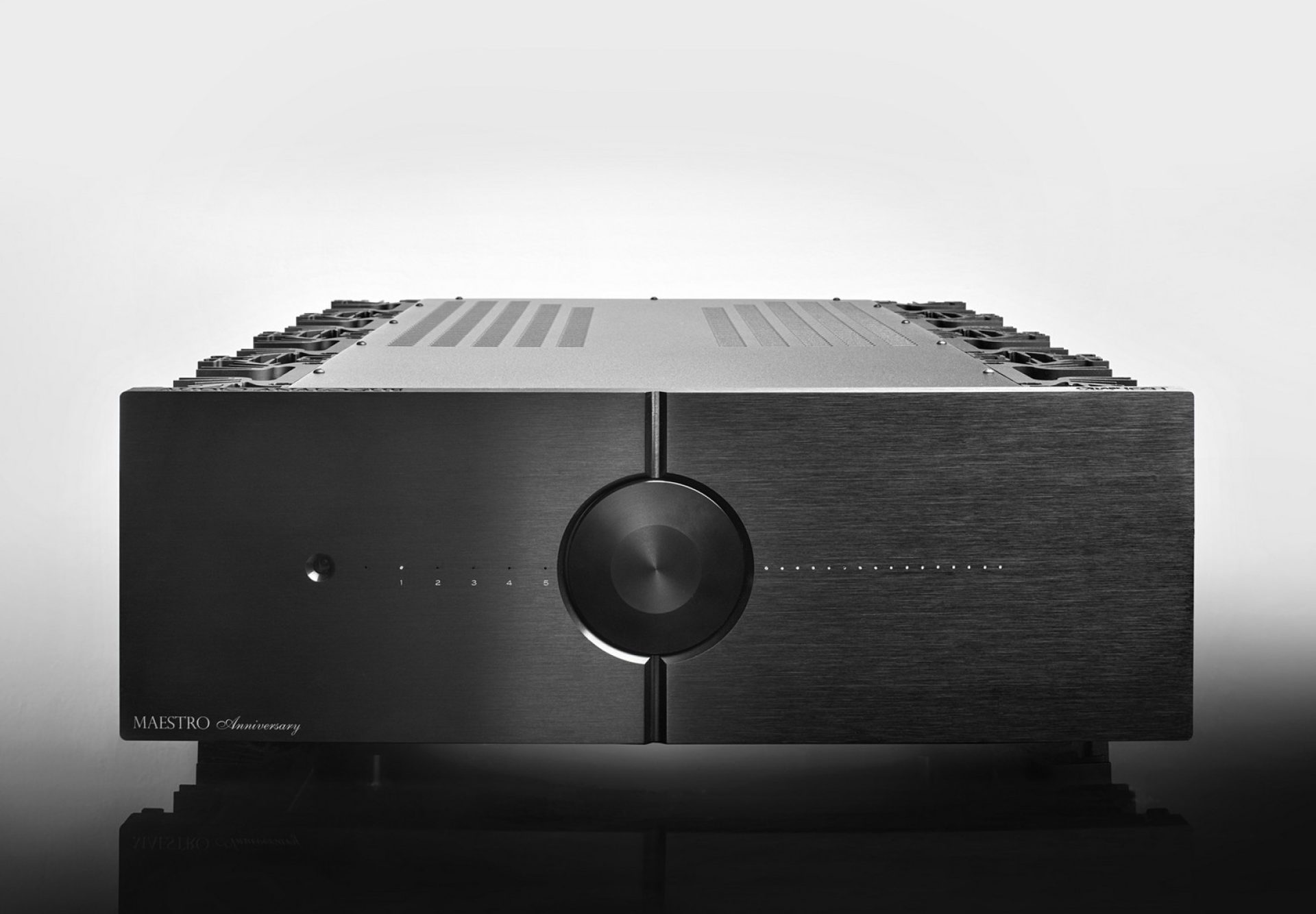

Disponibile nelle finiture alluminio naturale e nero satinato.

Scarica i PDF del prodotto

Specifiche
Tecniche

Canali
2
Ingressi RCA
3
Ingressi XLR
2
Impedenza di ingresso
47 KOhm
Massimo segnale d'ingresso
6 Vrms
Potenza su carico da 8 Ω
150 W @ 1% THD + N
Potenza su carico da 4 Ω
300 W @ 1% THD + N
Potenza su carico da 2 Ω
500 W @ 1% THD + N
Sensibilità
Potenza nominale su 8 Ω
720 Rrms
Risposta in frequenza
Attenuazione 0 dB, Banda a -3 dB
90 KHz
Resistenza di uscita
Potenza nominale su 2 Ω ad 1 kHz
0.2 Ohm
Livello di rumore
Limiti di Banda 0 Hz - 80 kHz/Pesato A
= 20 µV/= 10µV
Rapporto Segnale/Rumore (SNR)
= 100 dB
Assorbimento in stand-by
230 VAC
0.5 W
Dimensioni
AxLxP
168x450x550 mm
Peso
31 kg
